RIGOLA DUS OTEL INOX SHOWERDRAIN C, LxH=685x69 FLANSA ORIZ, FARA GRATAR, GARDA HIDRAULICA 25 MM | 9010.88.22

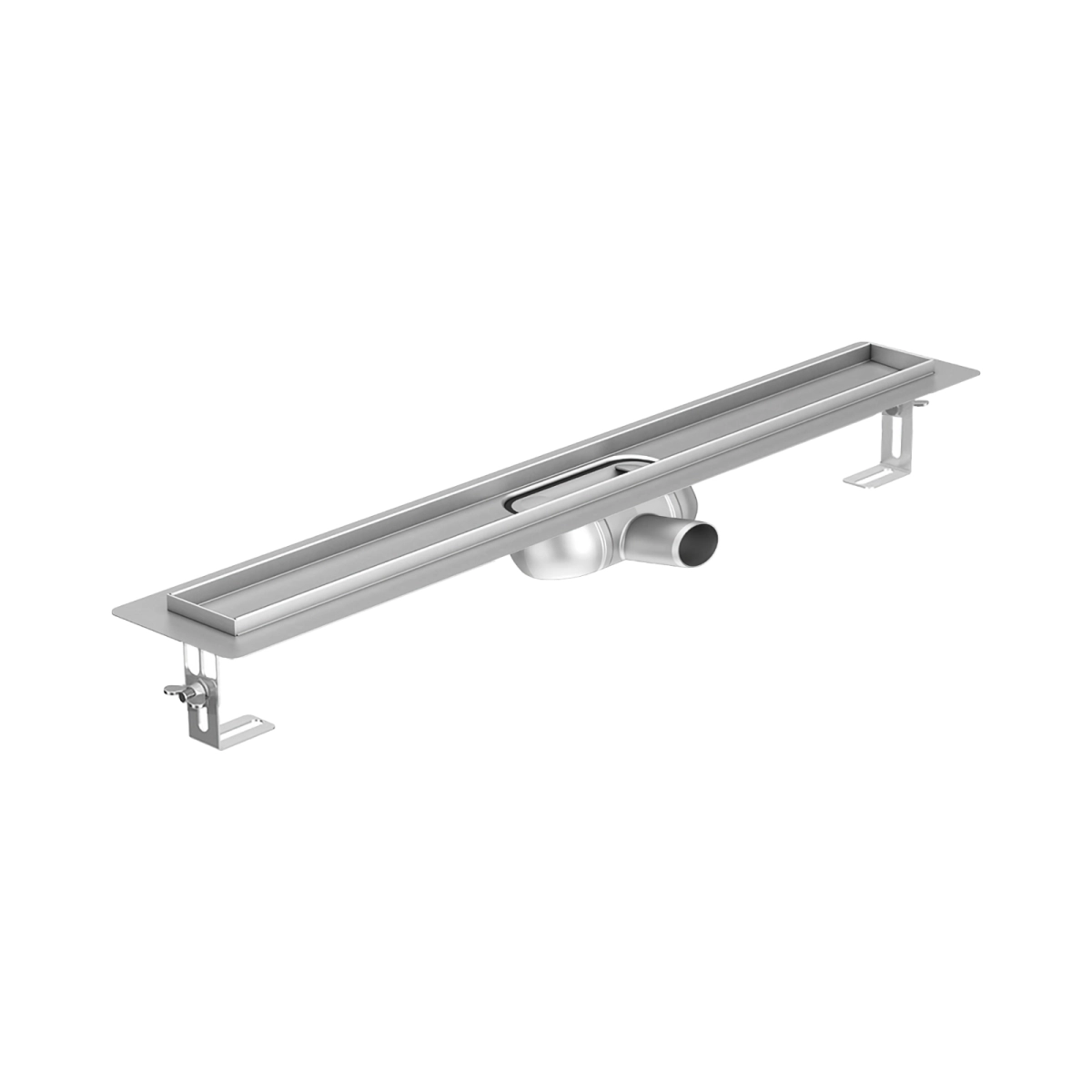

Rigola de dus ACO ShowerDrain C 685 mm cu inaltime redusa de instalare

ACO ShowerDrain C, cod 9010.88.22, este o rigola liniara de dus din otel inoxidabil, conceputa pentru amenajarea bailor in care este necesara o solutie de drenaj cu inaltime redusa de instalare.

Aceasta varianta are lungimea de 685 mm, flansa orizontala perimetrala, evacuare orizontala DN50 si garda hidraulica de 25 mm. Inaltimea minima de instalare este de numai 69 mm, ceea ce face gama ShowerDrain C potrivita inclusiv pentru renovari si proiecte in care spatiul disponibil in pardoseala este limitat.

Produsul cu cod 9010.88.22 este comercializat fara gratar, acesta urmand sa fie selectat separat dintre variantele compatibile ACO ShowerDrain C. Pagina CasaTot confirma aceeasi referinta si aceeasi configuratie fara gratar.

Constructie din otel inoxidabil

Corpul rigolei ShowerDrain C este realizat din otel inoxidabil, material ales pentru utilizarea in mediul umed specific zonei de dus. Catalogul ACO mentioneaza pentru corpul rigolei un tratament prin pasivare chimica, iar fisa tehnica ACO pentru referinta exacta 9010.88.22 identifica materialul drept otel inoxidabil AISI 304.

Utilizarea otelului inoxidabil contribuie la integrarea produsului intr-o baie moderna si permite asocierea cu diferite tipuri de finisaje ceramice si gratare compatibile.

Inaltime minima de instalare de 69 mm

Unul dintre cele mai importante avantaje ale modelului ShowerDrain C este constructia compacta.

Pentru varianta cu garda hidraulica de 25 mm, ACO specifica:

• inaltime minima de instalare: 69 mm;
• inaltime ajustabila pana la 140 mm, atunci cand configuratia de montaj si accesoriile de reglare permit aceasta ajustare;
• inaltimea indicata include cadrul gratarului de 12 mm.

Inaltimea redusa este deosebit de utila in renovarea bailor, unde grosimea disponibila a pardoselii poate limita utilizarea rigolelor cu corp mai inalt.

ACO prezinta ShowerDrain C drept rigola sa cu inaltime redusa de montaj si subliniaza avantajul acesteia pentru lucrarile de renovare.

Flansa orizontala perimetrala

Codul 9010.88.22 este varianta prevazuta cu flansa orizontala.

Flansa este destinata integrarii rigolei in sistemul de hidroizolatie al pardoselii, contribuind la realizarea controlata a zonei de legatura dintre rigola si stratificatia pardoselii.

Fisa ACO pentru acest cod mentioneaza o flansa perimetrala destinata preluarii hidroizolatiei sub finisajul ceramic.

Aceasta configuratie este diferita de variantele ShowerDrain C:

• cu flansa de perete;
• fara flansa.

Prin urmare, tipul de flansa trebuie ales in functie de pozitia rigolei si de proiectul de hidroizolatie.

Garda hidraulica de 25 mm

Rigola utilizeaza o garda hidraulica de 25 mm, caracteristica importanta pentru obtinerea inaltimii reduse de instalare.

ACO specifica pentru ShowerDrain C o garda hidraulica realizata din doua parti si detasabila, ceea ce faciliteaza accesul pentru operatiunile de curatare.

Pentru varianta de 25 mm, producatorul declara urmatoarele debite:

• 0,56 l/s la o acumulare a apei de 10 mm;
• 0,62 l/s la o acumulare de 20 mm.

Aceste valori reprezinta date tehnice oficiale ACO si sunt importante pentru alegerea rigolei in functie de debitul sistemului de dus.

Evacuare orizontala DN50

Modelul 9010.88.22 are evacuare DN50, iar conexiunea este compatibila cu sisteme de racordare de tip push-fit, conform documentatiei ACO.

Evacuarea este orizontala, o configuratie potrivita in special pentru situatiile in care conducta de canalizare este dezvoltata in stratul pardoselii.

Pozitia racordului si panta conductei trebuie stabilite inainte de montaj.

Lungime 685 mm

Pentru codul 9010.88.22, tabelul oficial ACO indica:

• L1: 685 mm;
• L2: 745 mm;
• inaltime minima: 69 mm;
• garda hidraulica: 25 mm.

Lungimea de 685 mm permite integrarea rigolei intr-o gama larga de zone de dus, inclusiv dusuri walk-in si amenajari cu pardoseala continua.

Latime utila de 64 mm

ACO declara pentru gama ShowerDrain C o latime utila a rigolei de 64 mm.

Formatul liniar si latimea redusa permit integrarea discreta in pardoseala si lasa finisajul ceramic sa ramana elementul vizual principal al zonei de dus.

Fara gratar - alegerea designului separat

Produsul CasaTot cu cod 9010.88.22 este fara gratar.

ACO ofera separat mai multe variante de gratare pentru ShowerDrain C, inclusiv modele realizate din otel inoxidabil si variante care permit integrarea finisajului ceramic. Catalogul oficial listeaza, printre altele, familii de gratare Wave si Square pentru diferite lungimi.

Acest mod de configurare ofera clientului posibilitatea sa aleaga separat aspectul final al rigolei.

Gratarul nu trebuie prezentat ca fiind inclus cu produsul 9010.88.22.

Acces facil pentru curatare

ACO mentioneaza printre avantajele ShowerDrain C accesul usor la zona de descarcare pentru curatare. Garda hidraulica este demontabila, fiind formata din doua parti.

Aceasta caracteristica simplifica operatiunile periodice necesare pentru indepartarea:

• firelor de par;
• depunerilor;
• reziduurilor de sapun;
• impuritatilor acumulate in zona de evacuare.

Curatarea periodica este importanta pentru mentinerea debitului si functionarea corecta a rigolei.

Etanseitate realizata din fabrica

ACO precizeaza ca sudurile realizate din fabrica contribuie la etanseitatea permanenta a corpului rigolei.

Aceasta constructie reduce numarul operatiunilor de asamblare care trebuie realizate direct pe santier si contribuie la controlul calitatii corpului de drenaj.

Performanta acustica

Documentatia ACO mentioneaza pentru ShowerDrain C respectarea nivelurilor de izolare fonica SSt I-III pana la VDI 4100.

Aceasta caracteristica poate fi relevanta in proiectarea bailor din:

• locuinte;
• apartamente;
• cladiri cu mai multe niveluri;
• hoteluri;
• pensiuni;
• alte proiecte unde confortul acustic reprezinta un criteriu de selectie.

Aplicarea concreta trebuie realizata conform proiectului si cerintelor constructiei.

Potrivita pentru dusuri walk-in

Forma liniara si montajul la nivelul pardoselii permit integrarea ShowerDrain C in proiecte de baie fara cadita traditionala.

Poate fi utilizata pentru realizarea unor zone de dus:

• walk-in;
• cu pardoseala placata ceramic;
• fara prag;
• integrate vizual in restul baii;
• destinate proiectelor de renovare.

ACO evidentiaza folosirea rigolelor ShowerDrain C in sali de baie si avantajul integrarii in finisaje noi sau existente.

Avantaj important pentru renovari

Inaltimea minima de numai 69 mm reprezinta unul dintre principalele argumente comerciale ale acestei versiuni.

In proiectele de renovare, unde modificarea placii sau ridicarea excesiva a pardoselii poate fi dificila, o rigola cu inaltime redusa poate simplifica proiectarea sistemului de drenaj.

ACO mentioneaza explicit renovarea bailor ca aplicatie in care designul compact ShowerDrain C poate reduce efortul de integrare.

Utilizare recomandata

ACO ShowerDrain C 9010.88.22 poate fi integrata, in functie de proiect, in:

• bai rezidentiale;
• apartamente;
• case si vile;
• dusuri walk-in;
• bai renovate;
• hoteluri;
• pensiuni;
• apartamente in regim hotelier;
• bai pentru oaspeti;
• proiecte realizate de arhitecti si designeri.

ACO indica oficial utilizarea gamei ShowerDrain C in sali de baie.

Avantaje

• Corp din otel inoxidabil.
• Referinta ACO 9010.88.22.
• Lungime de 685 mm.
• Inaltime minima de instalare de numai 69 mm.
• Garda hidraulica de 25 mm.
• Evacuare orizontala DN50.
• Flansa orizontala perimetrala.
• Debit de pana la 0,62 l/s in conditiile declarate de ACO.
• Garda hidraulica detasabila, realizata din doua parti.
• Acces facil la zona de evacuare pentru curatare.
• Latime utila de 64 mm.
• Corp cu pasivare chimica.
• Suduri realizate din fabrica.
• Compatibilitate cu mai multe modele de gratare ACO.
• Posibilitatea alegerii gratarului separat.
• Potrivita pentru proiecte de renovare cu spatiu redus in pardoseala.
• Potrivita pentru amenajari de tip walk-in.
• Performanta acustica declarata conform SSt I-III pana la VDI 4100.

Beneficii comerciale

ACO ShowerDrain C 9010.88.22 este o optiune relevanta pentru clientii care cauta o rigola din inox cu inaltime redusa si posibilitatea alegerii separate a designului gratarului.

Pentru constructori si instalatori, principalele avantaje sunt:

• identificarea clara prin cod ACO;
• evacuare DN50;
• flansa orizontala;
• dimensiuni tehnice documentate;
• acces pentru curatare;
• compatibilitate cu gama de gratare ShowerDrain C.

Pentru arhitecti si designeri, faptul ca gratarul se selecteaza separat permite adaptarea aspectului rigolei la conceptul vizual al baii.

Pentru proiectele de renovare, inaltimea minima de 69 mm poate reprezenta un argument decisiv atunci cand spatiul disponibil in pardoseala este redus.

Specificatii tehnice

• Producator: ACO
• Gama: ShowerDrain C
• Cod produs: 9010.88.22
• Tip produs: Rigola liniara de dus
• Material: Otel inoxidabil
• Tip flansa: Orizontala perimetrala
• Lungime L1: 685 mm
• Lungime L2: 745 mm
• Latime utila rigola: 64 mm
• Inaltime minima de instalare: 69 mm
• Interval ajustare mentionat de ACO: 69-140 mm
• Garda hidraulica: 25 mm
• Constructie garda hidraulica: 2 parti, detasabila
• Tip evacuare: Orizontala
• Racord evacuare: DN50
• Debit la acumulare 10 mm: 0,56 l/s
• Debit la acumulare 20 mm: 0,62 l/s
• Inaltime cadru gratar: 12 mm
• Tratament corp: Pasivare chimica
• Gratar: Nu este inclus in produsul CasaTot
• Clasa declarata pentru gratare: K3
• Aplicatie: Sali de baie / zona de dus

Specificatiile sunt confirmate de catalogul tehnic ACO ShowerDrain C pentru codul 9010.88.22.

Recomandari pentru montaj

Inainte de instalare trebuie verificate:

• cota finala a pardoselii;
• grosimea disponibila pentru montaj;
• pozitia conductei DN50;
• panta conductei de evacuare;
• pozitia rigolei in zona de dus;
• panta pardoselii catre rigola;
• sistemul de hidroizolatie;
• tipul gratarului ales;
• compatibilitatea tuturor accesoriilor.

Flansa orizontala trebuie integrata corespunzator in sistemul de hidroizolatie al pardoselii.

Suporii pentru reglarea inaltimii sunt prezentati de ACO ca accesorii suplimentare, cod 9010.88.56, astfel ca nu trebuie considerati inclusi automat cu referinta 9010.88.22.

Montajul trebuie efectuat de personal calificat si conform instructiunilor ACO si sistemului de hidroizolatie utilizat.

Curatare si intretinere

Pentru mentinerea functionarii corecte se recomanda verificarea periodica a rigolei si a evacuarii.

Garda hidraulica detasabila permite accesul pentru curatare.

Se recomanda:

• indepartarea periodica a firelor de par;
• eliminarea depunerilor de sapun;
• curatarea zonei de evacuare;
• clatirea componentelor detasabile;
• curatarea inoxului cu produse adecvate suprafetelor din otel inoxidabil;
• evitarea materialelor care pot zgaria suprafata.

Dupa curatare, componentele detasabile trebuie remontate corect pentru mentinerea functionarii garzii hidraulice.

Despre producator

ACO este o companie internationala specializata in managementul apelor meteorice si al apelor uzate din interiorul si exteriorul cladirilor. Compania a fost fondata in 1946 in nordul Germaniei si dezvolta sisteme pentru colectarea, gestionarea si evacuarea controlata a apei. ACO utilizeaza materiale precum otel inoxidabil, beton cu polimeri, materiale plastice, fonta si beton.
