RIGOLA DUS OTEL INOX SHOWERDRAIN C, LxH=585x69 FLANSA PERETE, FARA GRATAR, GARDA HIDRAULICA 25 MM | 9010.88.28

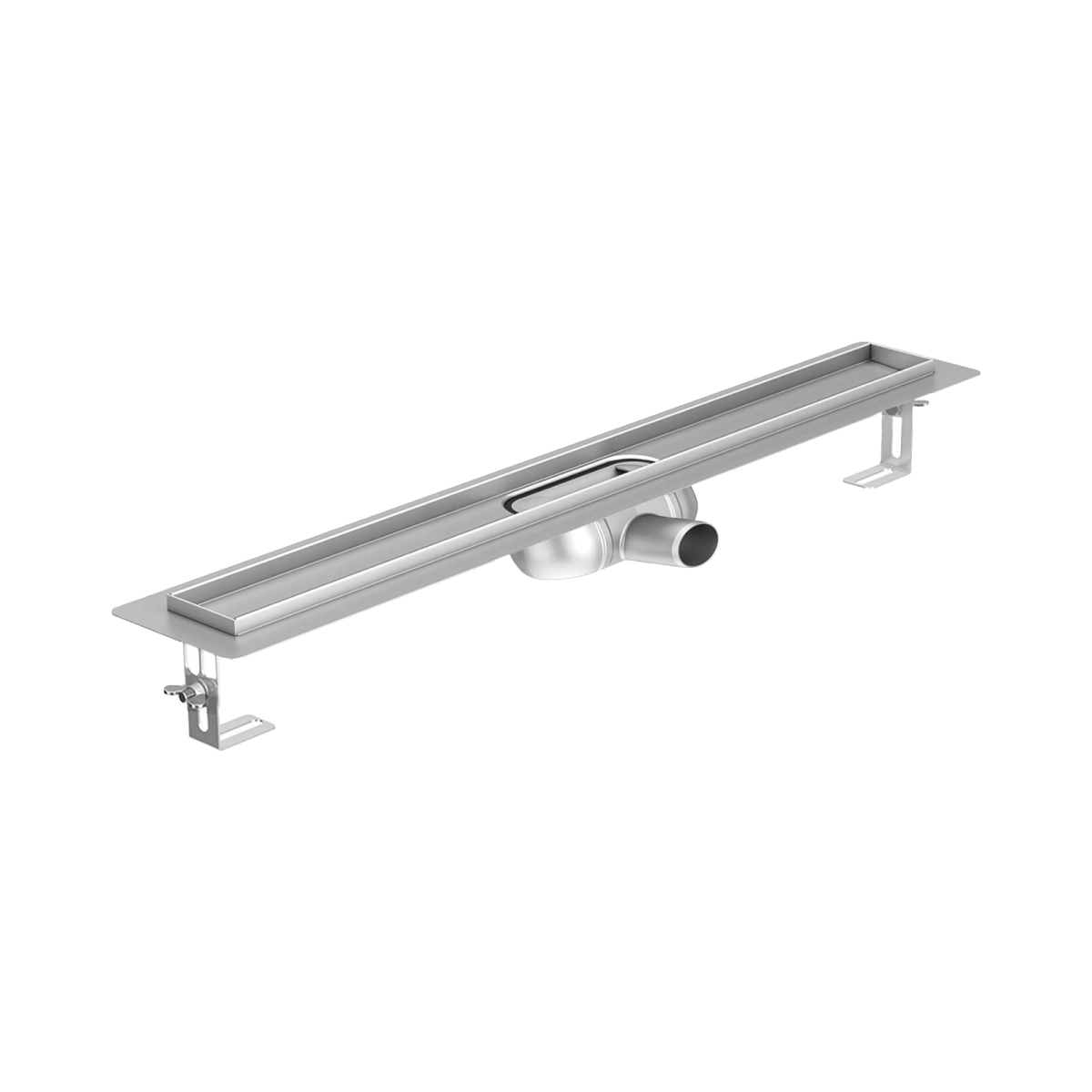

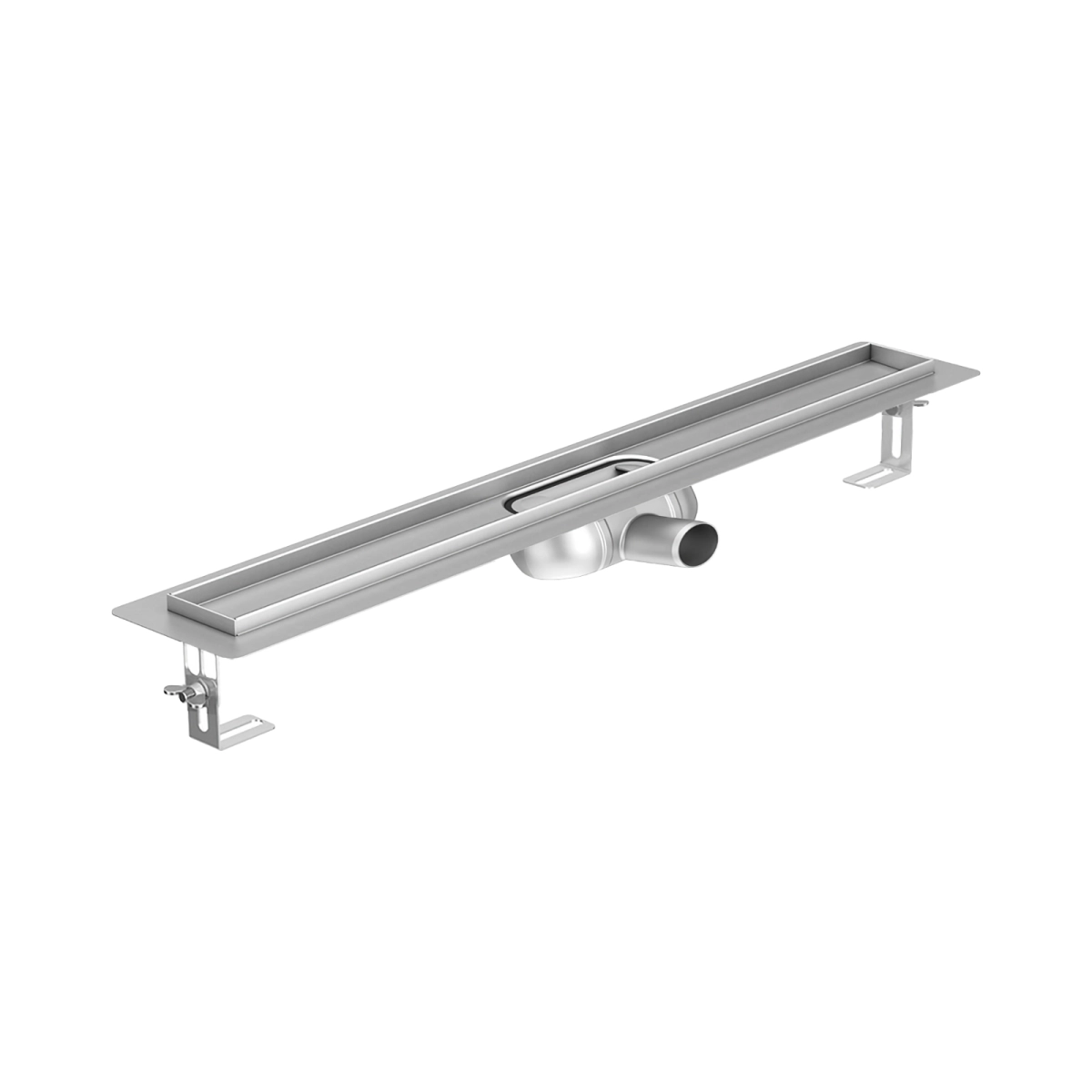

Rigola de dus ACO ShowerDrain C 585 mm cu flansa de perete

ACO ShowerDrain C, cod 9010.88.28, este o rigola liniara de dus realizata din otel inoxidabil, cu flansa de perete, lungime utila de 585 mm si garda hidraulica de 25 mm.

Modelul este conceput pentru instalarea in pardoseala, in apropierea peretelui zonei de dus, si are o inaltime minima de instalare de numai 69 mm. Produsul este fara gratar.

Flansa de perete pentru montaj langa perete

Caracteristica principala a codului 9010.88.28 este flansa de perete.

Aceasta configuratie este conceputa pentru situatiile in care rigola este amplasata langa peretele zonei de dus, permitand integrarea zonei de contact dintre rigola, pardoseala si perete in sistemul de hidroizolatie.

ACO diferentiaza gama ShowerDrain C in trei configuratii principale de flansa:

• flansa orizontala perimetrala;
• flansa de perete;
• varianta fara flansa.

Codul 9010.88.28 apartine gamei cu flansa de perete.

Lungime utila 585 mm

ACO indica pentru aceasta referinta:

• L1: 585 mm
• L2: 645 mm
• inaltime minima h: 69 mm
• garda hidraulica: 25 mm

Lungimea de 585 mm permite integrarea rigolei in zone de dus compacte sau medii, cu conditia dimensionarii corecte a pardoselii si a debitului instalatiei.

Inaltime minima de instalare de 69 mm

Unul dintre principalele avantaje ale gamei ShowerDrain C este inaltimea redusa de instalare.

Pentru codul 9010.88.28, ACO indica o inaltime minima de 69 mm, valoare care include si rama gratarului de 12 mm.

Aceasta caracteristica poate fi importanta in:

• renovarea bailor;
• apartamente cu grosime redusa disponibila in pardoseala;
• dusuri walk-in;
• proiecte unde trebuie limitata ridicarea cotei pardoselii;
• bai in care se doreste o suprafata continua, fara cadita traditionala.

ACO promoveaza ShowerDrain C in mod special ca o solutie cu inaltime redusa pentru renovarea bailor.

Garda hidraulica de 25 mm

Modelul 9010.88.28 utilizeaza o garda hidraulica de 25 mm.

ACO specifica pentru ShowerDrain C o garda hidraulica realizata din doua componente si detasabila, configuratie care permite accesul la zona de evacuare pentru curatare.

Garda hidraulica contribuie la separarea instalatiei de canalizare de spatiul baii atunci cand rigola functioneaza in conditiile prevazute de producator.

Debit verificat de pana la 0,62 l/s

Pentru varianta ShowerDrain C cu garda hidraulica de 25 mm, ACO declara:

• 0,56 l/s la acumulare de 10 mm
• 0,62 l/s la acumulare de 20 mm

Valoarea de 0,62 l/s este declarata pentru conditiile de testare indicate de producator, inclusiv acumularea de 20 mm.

Aceste date permit instalatorului sau proiectantului sa compare capacitatea rigolei cu debitul echipamentului de dus utilizat.

Evacuare orizontala DN50

ACO ShowerDrain C utilizeaza o descarcare DN50, compatibila conform producatorului cu sistemele de conectare de tip push-fit.

Evacuarea este realizata orizontal, ceea ce permite racordarea la conducta de canalizare dezvoltata in pardoseala.

Pozitia conductei DN50, panta si cota de montaj trebuie stabilite inainte de instalarea definitiva a rigolei.

Corp din otel inoxidabil

Corpul rigolei ShowerDrain C este realizat din otel inoxidabil.

ACO indica pentru corpul rigolei un tratament de pasivare chimica, destinat suprafetei din inox.

Otelul inoxidabil este potrivit pentru integrarea in mediul umed al unei bai si permite obtinerea unei constructii compacte pentru sistemul de drenaj.

Latime utila de 64 mm

ACO declara pentru ShowerDrain C o latime utila a rigolei de 64 mm.

Formatul liniar permite integrarea discreta in pardoseala, iar zona vizibila finala depinde de gratarul ales separat pentru proiect.

Fara gratar

Produsul CasaTot cu cod 9010.88.28 este comercializat fara gratar.

Aceasta informatie trebuie mentionata foarte clar deoarece gratarul reprezinta o componenta separata a configuratiei finale.

ACO ofera pentru ShowerDrain C mai multe gratare compatibile, inclusiv variante din otel inoxidabil si solutii pentru integrarea finisajului ceramic. Catalogul ACO listeaza separat gratare pentru lungimea de 585 mm.

Avantajul comercial este posibilitatea alegerii designului final al rigolei in functie de amenajarea baii.

Gratarul poate fi ales separat

Pentru lungimea de 585 mm, ACO ofera mai multe familii de gratare compatibile ShowerDrain C.

Acest lucru permite clientului sa configureze separat aspectul vizibil al rigolei in functie de:

• stilul baii;
• finisajul dorit;
• placarea ceramica;
• aspectul gratarului;
• conceptul de design al zonei de dus.

Reglarea inaltimii

Catalogul ACO indica pentru variantele cu garda hidraulica de 25 mm si flansa de perete un interval de instalare de 69-140 mm.

ACO listeaza separat suportii pentru reglarea inaltimii, cod 9010.88.56, ca accesoriu pentru ShowerDrain C.

Acces pentru curatare

ACO mentioneaza printre avantajele ShowerDrain C accesul facil la descarcare pentru curatare.

Garda hidraulica detasabila, realizata din doua parti, permite accesul la zona de evacuare pentru indepartarea impuritatilor acumulate.

Intretinerea periodica poate include indepartarea:

• firelor de par;
• reziduurilor de sapun;
• depunerilor;
• impuritatilor;
• sedimentelor care pot reduce sectiunea de evacuare.

Performanta acustica

ACO declara pentru ShowerDrain C respectarea nivelurilor de izolare fonica SSt I-III pana la VDI 4100.

Aceasta caracteristica poate fi relevanta pentru:

• apartamente;
• cladiri rezidentiale;
• hoteluri;
• pensiuni;
• bai situate la etaj;
• proiecte unde controlul zgomotului instalatiilor reprezinta un criteriu de proiectare.

Aplicarea si performanta finala depind de sistemul complet de montaj si de structura constructiei.

Potrivita pentru dusuri walk-in

Configuratia liniara si inaltimea redusa permit integrarea ShowerDrain C in proiecte de tip walk-in, unde pardoseala zonei de dus este realizata cu panta catre rigola.

ACO prezinta ShowerDrain C ca solutie pentru sali de baie moderne si renovari, cu integrare in finisajul pardoselii.

Modelul cu flansa de perete este relevant in special atunci cand rigola este proiectata langa unul dintre peretii dusului.

Utilizare recomandata

ACO specifica ShowerDrain C pentru aplicatii in sali de baie.

Din punct de vedere comercial, produsul poate fi integrat, in functie de proiect, in:

• bai rezidentiale;
• case si apartamente;
• dusuri walk-in;
• bai renovate;
• hoteluri;
• pensiuni;
• apartamente in regim hotelier;
• bai pentru oaspeti;
• proiecte de arhitectura si design interior.

ACO ShowerDrain C 9010.88.28 poate fi recomandata clientilor care cauta o rigola de dus din inox pentru instalare langa perete si au nevoie de o constructie cu inaltime redusa.

Pentru renovari, inaltimea minima de 69 mm reprezinta un argument important atunci cand spatiul disponibil in pardoseala este limitat.

Pentru arhitecti si designeri, gratarul ales separat permite adaptarea aspectului vizibil al rigolei la finisajele proiectului.

Pentru instalatori, avantajele sunt reprezentate de dimensiunile tehnice documentate, evacuarea DN50, accesul pentru curatare si configuratia clara cu flansa de perete.

Pentru clientul final, amplasarea rigolei langa perete poate contribui la obtinerea unei zone de dus curate vizual si la eliminarea necesitatii unei cadite traditionale, atunci cand proiectul permite realizarea unui dus la nivelul pardoselii.

Recomandari pentru montaj

Inainte de instalarea rigolei trebuie verificate:

• pozitia exacta fata de perete;
• cota finala a pardoselii;
• grosimea disponibila pentru montaj;
• pozitia conductei DN50;
• panta conductei de canalizare;
• panta pardoselii catre rigola;
• sistemul de hidroizolatie;
• racordarea hidroizolatiei in zona flansei de perete;
• modelul gratarului ales;
• accesul ulterior pentru curatare.

Configuratia cu flansa de perete trebuie integrata corect in sistemul de hidroizolatie al zonei de dus.

ACO listeaza suportii pentru reglarea inaltimii, cod 9010.88.56, drept accesoriu separat pentru ShowerDrain C.

Montajul trebuie realizat conform instructiunilor ACO si cerintelor sistemului de hidroizolatie utilizat.

Curatare si intretinere

Pentru mentinerea debitului de evacuare, rigola trebuie verificata si curatata periodic.

Garda hidraulica poate fi demontata pentru acces la zona de evacuare.

Se recomanda indepartarea periodica a:

• firelor de par;
• depunerilor de sapun;
• impuritatilor;
• sedimentelor;
• altor reziduuri care pot afecta evacuarea.

Suprafata din inox trebuie curatata folosind materiale care nu zgarie si produse compatibile cu otelul inoxidabil.

Despre producator

ACO este o companie Water-Tech specializata in managementul apelor meteorice si al apelor uzate in interiorul si exteriorul cladirilor. Grupul are radacini in nordul Germaniei, unde prima companie ACO a fost infiintata in anul 1946. ACO utilizeaza in portofoliul sau materiale precum otel inoxidabil, beton cu polimeri, plastic, fonta si beton armat.
