Panouri radiante Radianteck termoacustice

Panouri Radianteck termoacustice - incalzire, racire radianta si confort acustic

Concepute pentru a oferi performante termice si acustice intr-un sistem cu grosime redusa, panourile Radianteck combina incalzirea si racirea radianta cu functia de izolare fonica, fiind integrate direct in pereti si tavane din gips-carton.

Radianteck este un sistem modular dezvoltat de Gyps, potrivit pentru constructii noi si renovari. Dupa montaj si finisare, instalatia ramane practic invizibila, fara radiatoare sau unitati interioare care sa ocupe peretii si sa influenteze designul incaperii. Gyps prezinta sistemul pentru aplicatii rezidentiale, hoteliere, educationale si comerciale.

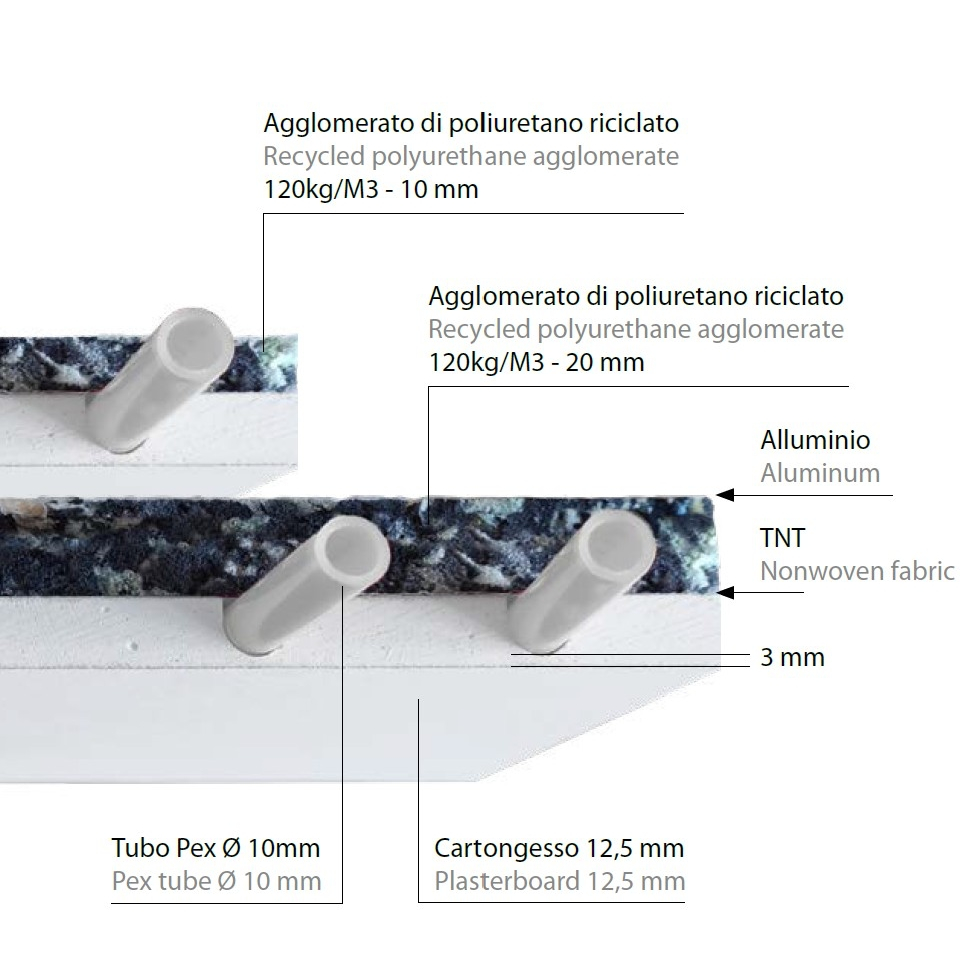

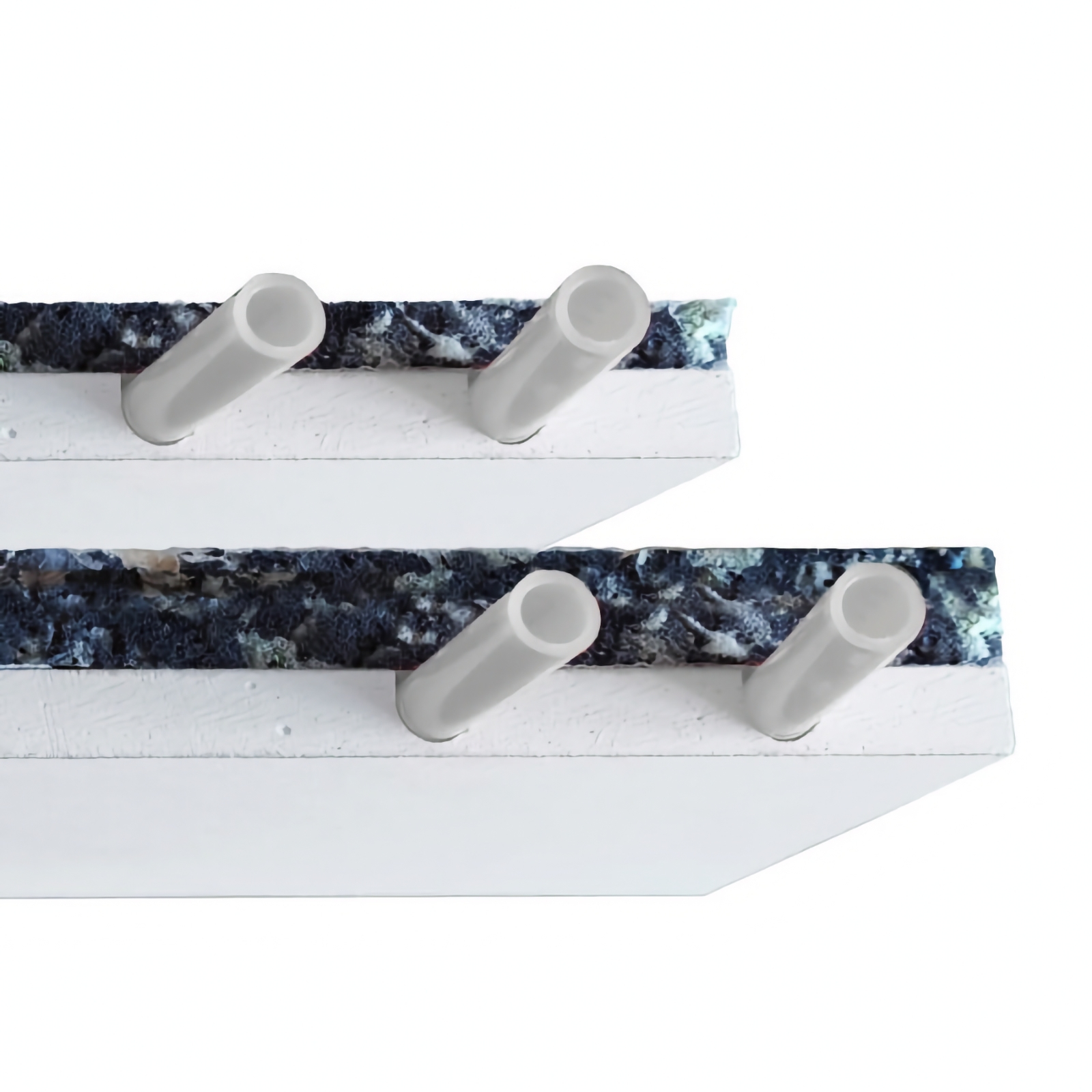

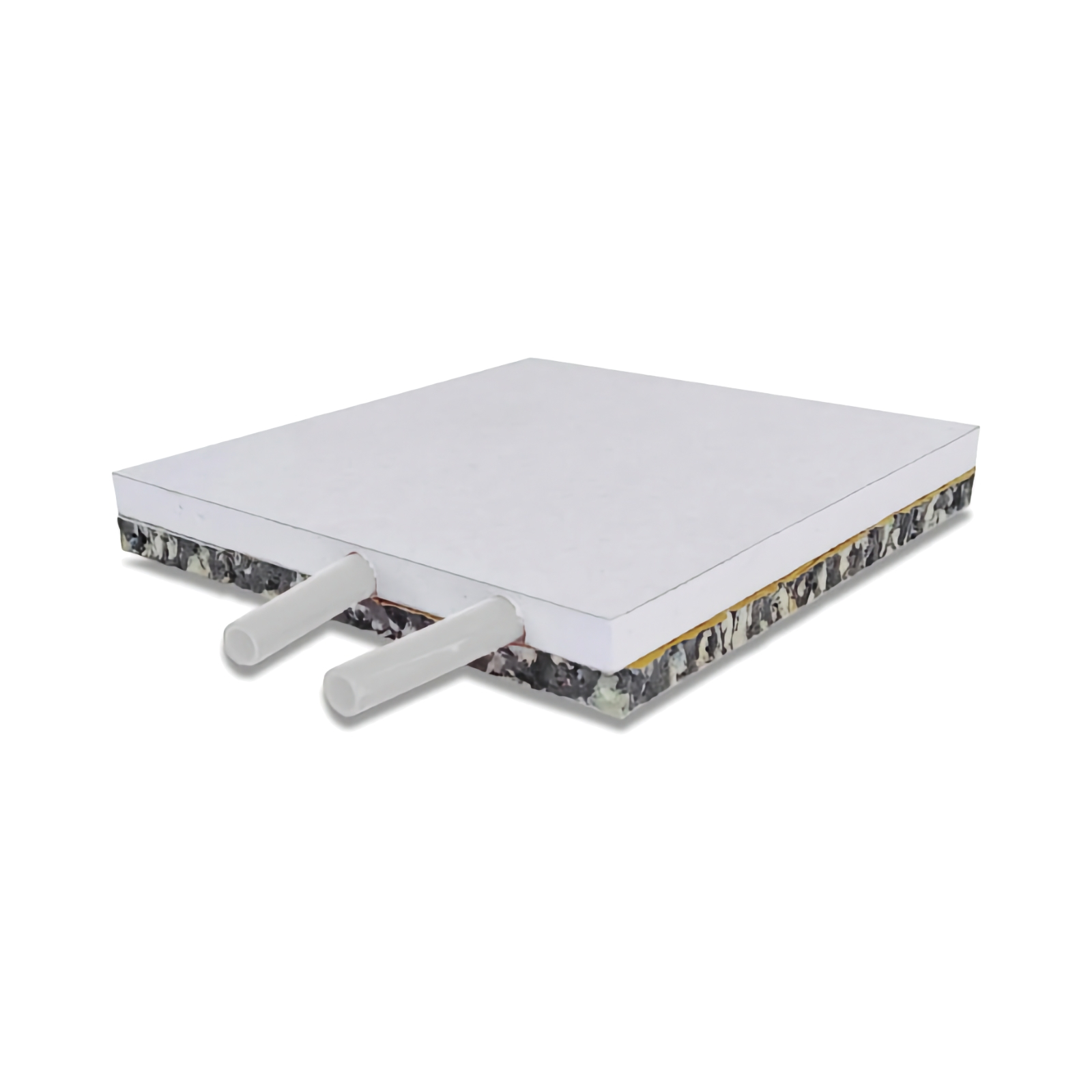

Panourile hidraulice combina o placa din gips-carton de inalta densitate cu teava PEX Ø10 mm cu bariera anti-oxigen, aglomerat din poliuretan expandat realizat din fulgi reciclati, material TNT din polipropilena si folie de aluminiu pentru imbunatatirea transferului termic.

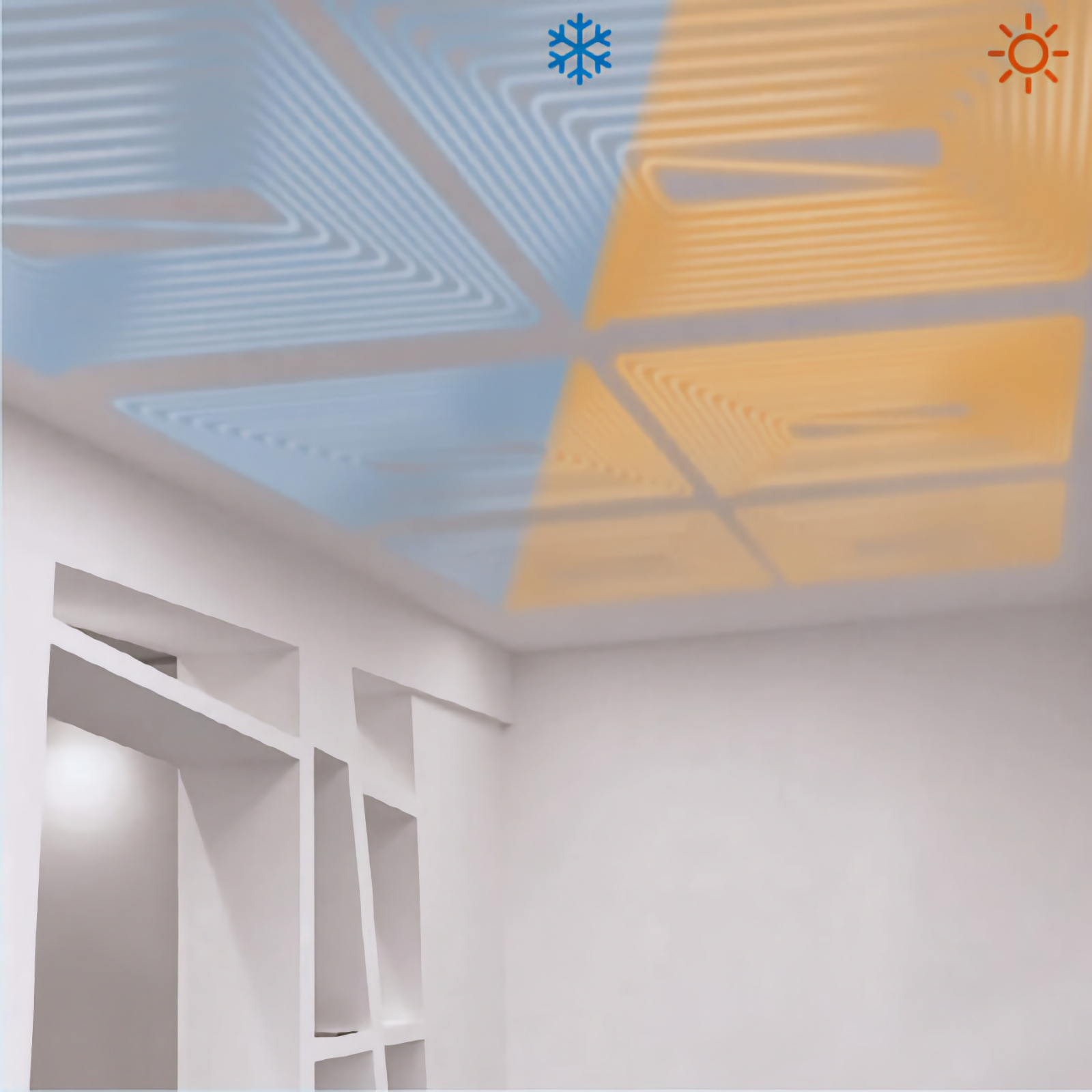

Incalzire si racire prin pereti si tavane

Cu Radianteck, suprafata peretelui sau a tavanului devine parte activa a sistemului de climatizare.

Sistemul hidraulic poate fi utilizat pentru:

• incalzire radianta in sezonul rece;
• racire radianta in sezonul cald;
• distribuirea temperaturii pe o suprafata mare;
• eliminarea radiatoarelor vizibile;
• reducerea utilizarii sistemelor care genereaza jet direct de aer in incapere.

Rezultatul este un sistem de climatizare integrat in arhitectura interioara, potrivit inclusiv pentru proiecte in care estetica si libertatea de amenajare sunt importante.

Avantaje principale Radianteck

✔ Incalzire si racire radianta

• Acelasi sistem hidraulic poate fi utilizat pentru incalzire si racire.
• Peretii si tavanele devin suprafete radiante active.
• Transferul termic se realizeaza pe o suprafata extinsa.
• Nu necesita radiatoare clasice montate pe pereti.
• Potrivit pentru locuinte, hoteluri, birouri si spatii comerciale.

✔ Sistem termoacustic

! Radianteck integreaza intr-un singur produs functia radianta si componenta acustica.

• Aglomeratul din poliuretan expandat reciclat contribuie la comportamentul fonoizolant.
• Materialul TNT din polipropilena este utilizat pentru mentinerea performantelor de izolare fonica.
• Documentatia Gyps mentioneaza pentru sistem valori acustice de referinta de Rw 62 dB pentru zgomot aerian si Ln,w 59 dB pentru zgomot de impact, in configuratia documentata de producator. Performanta finala depinde de alcatuirea completa a peretelui sau tavanului.

✔ Sistem invizibil dupa finisare

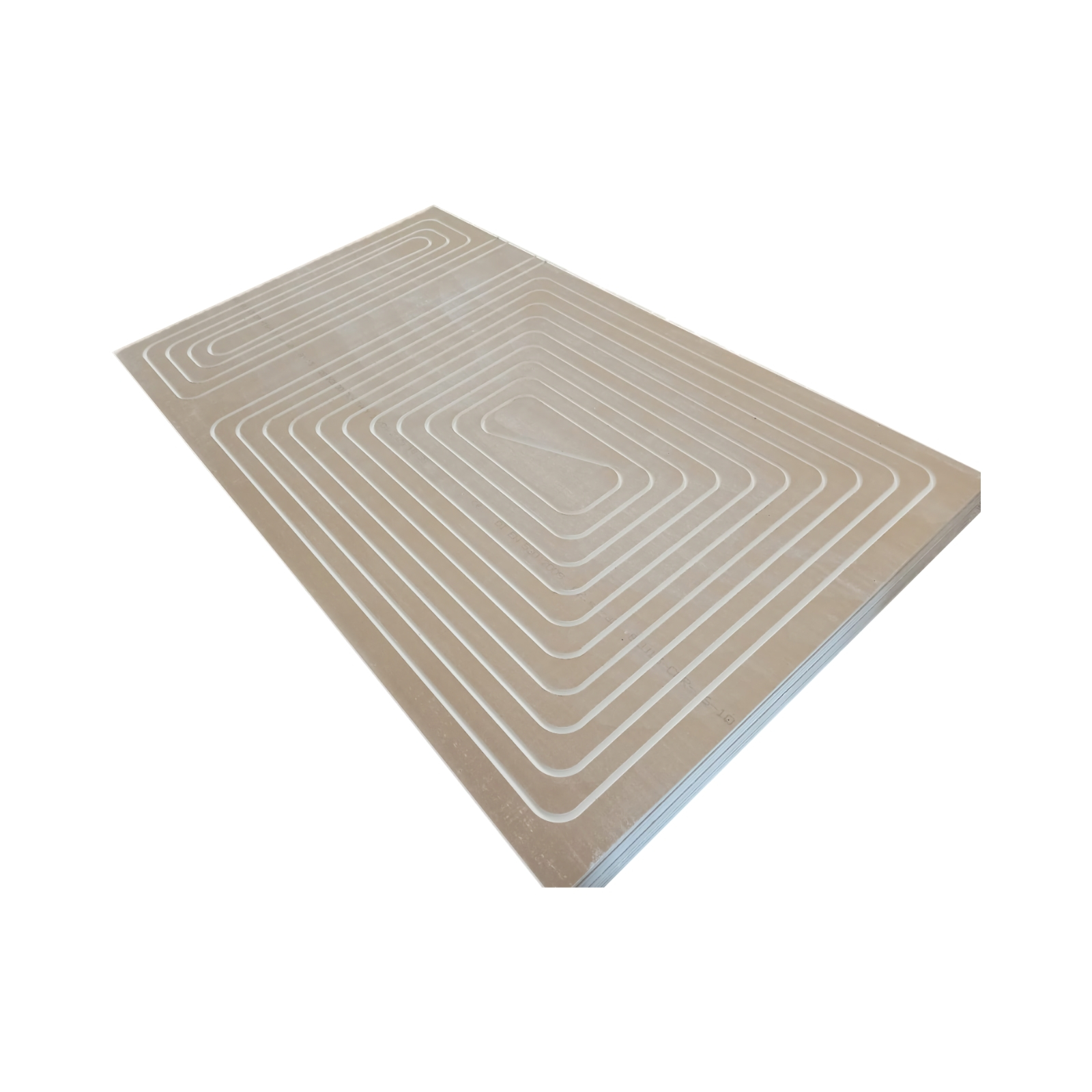

• Circuitele sunt integrate in panouri.
• Dupa gletuire si finisare, sistemul nu ramane vizibil.
• Peretii raman disponibili pentru mobilier si amenajare.
• Ideal pentru interioare moderne si minimaliste.
• Permite eliminarea elementelor voluminoase de climatizare din campul vizual.

✔ Instalare usoara si neinvaziva

• Potrivit pentru constructii noi si renovari.
• Se monteaza pe structuri metalice similare tavanelor false din gips-carton.
• Instalare curata si cu timpi redusi de executie.
• Gyps recomanda montajul cu suruburi autofiletante de 35 mm in gaurile preformate ale panoului.

✔ Modularitate ridicata

• Sistemul este disponibil in 8 configuratii de panouri.
• Panourile pot fi combinate pentru realizarea unor circuite radiante personalizate.
• Panourile cu mai multe circuite pot fi sectionate conform indicatiilor producatorului.
• Sunt disponibile panouri neutre, fara tubulatura, pentru zonele inactive.
• Sistemul se adapteaza mai usor geometriei fiecarei incaperi.

✔ Compatibil cu surse moderne de energie

Gyps mentioneaza integrarea Radianteck cu:

• pompe de caldura;
• sisteme fotovoltaice;
• sisteme eoliene;
• sisteme de stocare a energiei.

Astfel, Radianteck poate face parte dintr-un proiect orientat catre eficienta energetica si utilizarea surselor regenerabile.

Materiale si constructie

Panou din gips-carton de inalta densitate

• Conform UNI EN 520.
• Rezistenta ridicata la impact.
• Grosime placa: 12,5 mm.
• Conductivitate termica: 0,25 W/mK.

Tub din polietilena reticulata PEX

• Diametru: Ø10 mm.
• Bariera anti-oxigen conform DIN 4726.
• Compatibil cu sisteme de incalzire si racire radianta.
• Conform UNI EN ISO 15875 si DIN 16892.

Aglomerat din poliuretan expandat reciclat

Panoul utilizeaza aglomerat de poliuretan expandat realizat din fulgi reciclati, cu densitate declarata de 120 kg/m³. Gyps indica variante de 10 si 20 mm.

• Fata 1: material TNT din polipropilena, conceput pentru aderenta si pentru mentinerea performantelor fonoizolante.
• Fata 2: folie de aluminiu pentru amplificarea transferului termic atat in regim de incalzire, cat si de racire.

Practic, aceeasi structura este gandita pentru a combina transferul termic cu confortul acustic.

Performante energetice

Pentru sistemul hidraulic Radianteck sunt prezentate urmatoarele valori de referinta in continutul tehnic utilizat pe CasaTot:

• Racire: 50 W/m² la Delta T 8K.
• Incalzire: 70 W/m² la Delta T 15K.
• Circuit: 16,50 ml/m².
• Volum apa: 0,78 litri/m².
• Greutate panou: 11,90 kg/m².
• Greutate tub: 0,64 kg/m².
• Greutate apa: 0,78 kg/m².

Aceste valori trebuie utilizate ca date de referinta pentru configuratia tehnica indicata, nu ca putere garantata identic pentru orice proiect. Puterea efectiva depinde de suprafata activa, temperatura agentului termic, temperatura incaperii, configuratia circuitelor si caracteristicile cladirii.

Economii si eficienta energetica

In materialul tehnic/comercial prezentat pe CasaTot este utilizat urmatorul exemplu de optimizare energetica:

• reducerea consumului de la 200 kWh/m²/an la 50 kWh/m²/an;
• reducerea costurilor de climatizare de la 25 €/m²/an la aproximativ 6-8 €/m²/an.

Aceste valori trebuie prezentate ca exemplu de performanta energetica, nu ca economie garantata pentru orice cladire.

Consumul real depinde de factori precum:

• nivelul de izolatie al cladirii;
• suprafata vitrata;
• zona climatica;
• temperatura interioara setata;
• sursa de energie utilizata;
• eficienta pompei de caldura sau a generatorului;
• suprafata activa Radianteck;
• modul de utilizare al cladirii.

Montaj pe structura de gips-carton.

Radianteck se instaleaza pe structura din profile metalice U si C din otel zincat, intr-un mod similar realizarii unui tavan fals. Documentatia Gyps face trimitere la standardele UNI EN 141195 si UNI EN 139164.

Pentru fixarea panourilor, Gyps recomanda:

• suruburi autofiletante de 35 mm;
• utilizarea exclusiv a gaurilor preformate;
• distanta dintre punctele de fixare indicata de producator;
• evitarea perforarii aleatorii a panourilor, pentru protejarea circuitului PEX integrat.

Unde poate fi utilizat Radianteck?

Sistemul este potrivit pentru:

• case si apartamente;
• constructii noi;
• renovari;
• hoteluri si pensiuni;
• restaurante si spatii HoReCa;
• birouri;
• spatii comerciale;
• cladiri educationale;
• proiecte realizate de arhitecti si designeri.

De ce Radianteck?

Radianteck transforma peretele sau tavanul dintr-un simplu element de inchidere intr-o suprafata activa pentru climatizare si confort acustic.

Intr-un singur sistem pot fi reunite:

incalzire radianta + racire radianta + confort acustic + instalatie ascunsa + integrare cu pompe de caldura si surse regenerabile.

Pentru proiectele in care eficienta energetica, confortul si designul interior trebuie gandite impreuna, Radianteck ofera o alternativa moderna la sistemele clasice de incalzire si climatizare.
