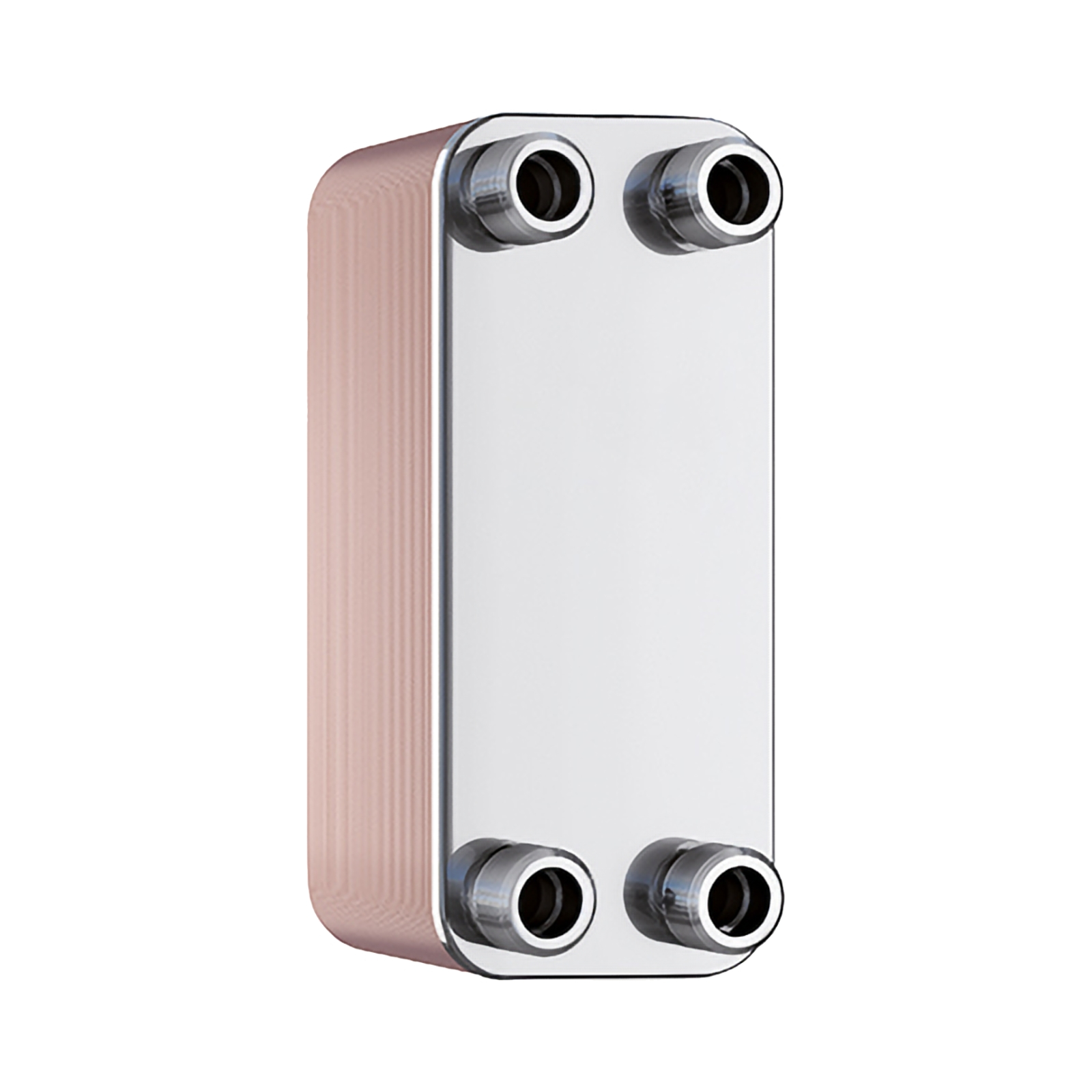

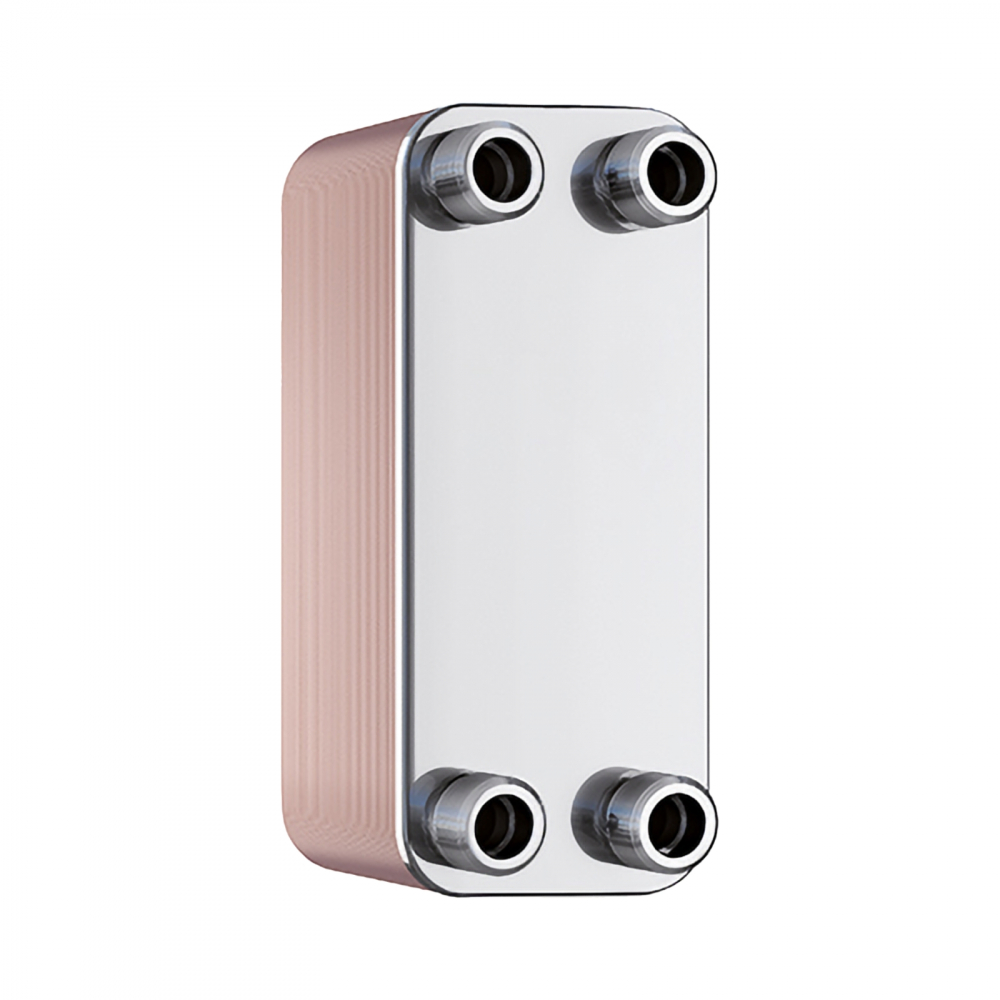

Schimbatoare de caldura Longtherm RMB-31-70 - 120 kW Reflex

Bazat pe principiul contracurentului, acest schimbator permite circulatia fluidelor in directii opuse, asigurand un randament energetic optim. Fabricat din otel inoxidabil AISI 316L, cu sudura din aliaj de cupru, acest model este ideal pentru sisteme care necesita durabilitate, rezistenta la coroziune si eficienta ridicata.

Avantaje principale:

✔ Performanta termica ridicata – Structura sa cu 70 de placi optimizeaza schimbul de caldura.
✔ Materiale rezistente si durabile – Placi din AISI 316L, cu sudura din cupru, pentru o durata lunga de viata.
✔ Dimensiuni compacte si greutate redusa – Ideal pentru instalare in spatii limitate.
✔ Presiune maxima de operare: 30 bar – Potrivit pentru aplicatii de incalzire si racire la presiuni ridicate.
✔ Compatibilitate cu apa si amestecuri apa-glicol – Recomandat pentru HVAC, sisteme termice si industriale.
✔ Certificat CE si conform standardelor Directivei Europene 2014/68/EC pentru echipamente sub presiune.

Specificatii tehnice:

• Tip: RMB-31-70

• Putere termica: 120 kW

• Numar de placi: 70

• Grosime placa: 0,3 mm

• Volum parte primar/secundar: 1,60 litri

• Material placi: AISI 316L

• Material sudura: Cupru

• Temperatura maxima de operare: 230°C

• Presiune maxima de operare: 30 bar

• Diferenta maxima de temperatura primar/secundar: 100 K

• Tip conexiune: Filet AG 1¼”

• Material conexiuni: AISI 316L

• Dimensiuni:

  • Inaltime corp: 286 mm

  • Inaltime k2-k3/k4-k1: 232 mm

  • Latime corp: 123 mm

  • Latime primar-secundar: 68 mm

  • Adancime corp: 174 mm

• Greutate: 12,00 kg

Tipuri de placi disponibile:

🔹 Placa tip L – Canal imprimat cu inaltime redusa, pierdere de presiune mica si eficienta scazuta pentru transferul termic.
🔹 Placa tip H – Canal imprimat cu inaltime mai mare, pierdere de presiune ridicata si eficienta termica crescuta.
🔹 Placi mixte (tip M) – Alternanta intre placi L si H, pentru un echilibru intre pierderea de presiune si eficienta termica.

Configuratii disponibile pentru schimbatorul de caldura Longtherm:

✔ Schimbator sudat (R_B-...) – Placi din otel inoxidabil sudate cu aliaj de cupru.
✔ Schimbator cu garnituri si suruburi (R_G-...) – Placi din otel inoxidabil, cu garnituri butil NBR, montate fara adeziv si fixate cu suruburi.

Modele disponibile in functie de tipul de trecere:

🔹 Trecere simpla (R_B-...) – Flux optimizat pentru pierderi de presiune minime si transfer termic eficient.
🔹 Trecere dubla (R_B-2-...) – Recomandata pentru debite mici si diferente de temperatura reduse.

Pentru modelele R_B-110 si R_B-235, este disponibil Suport Longtherm cu picioare si urechi de prindere, din otel rezistent. Se comanda separat.
Izolatia termica se comanda separat si este disponibila pentru toate modelele Longtherm Sudat cu trecere simpla.

Aplicatii recomandate:

✅ Instalatii de incalzire si racire
✅ HVAC si sisteme de climatizare
✅ Centrale termice si instalatii industriale
✅ Procese tehnologice care necesita transfer termic eficient
