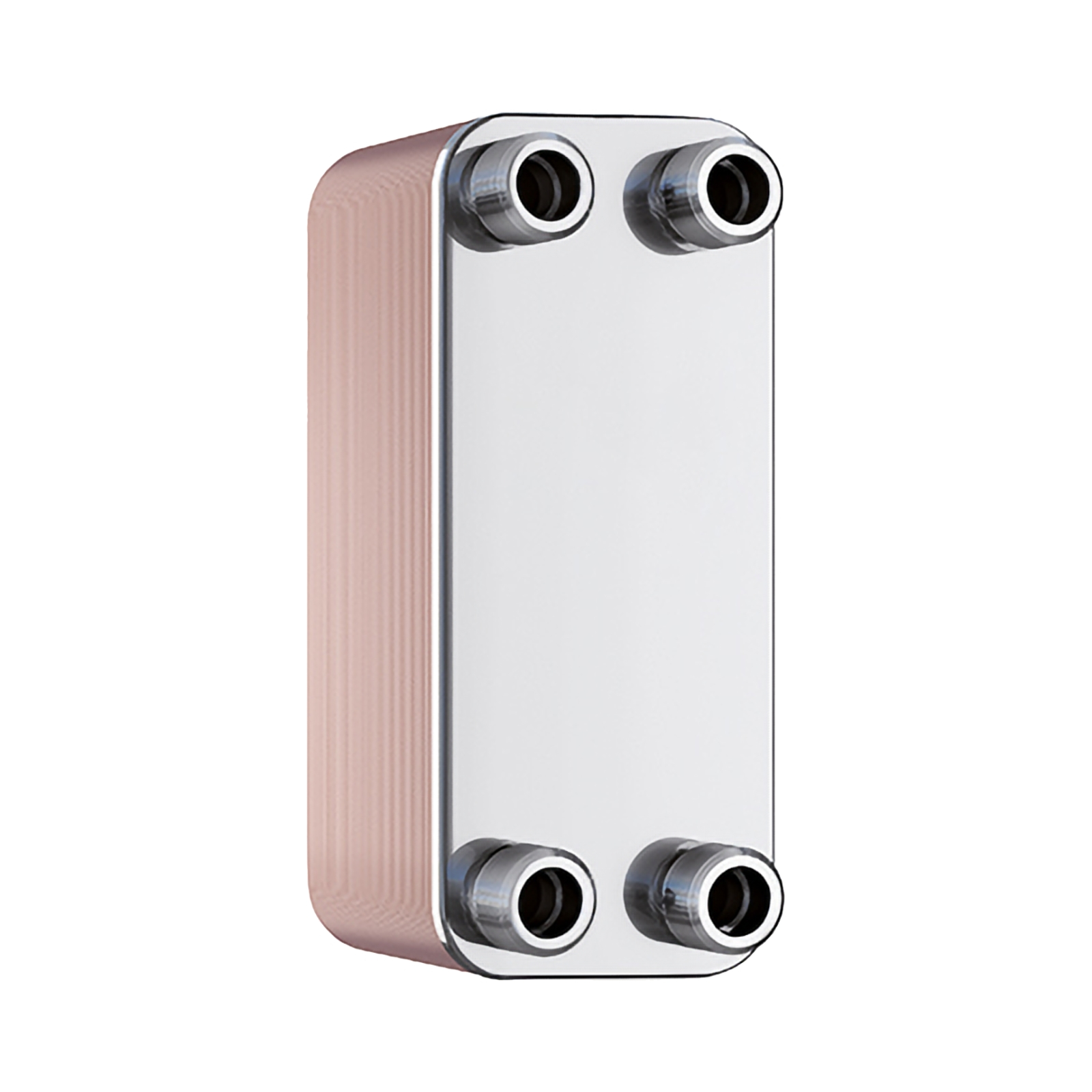

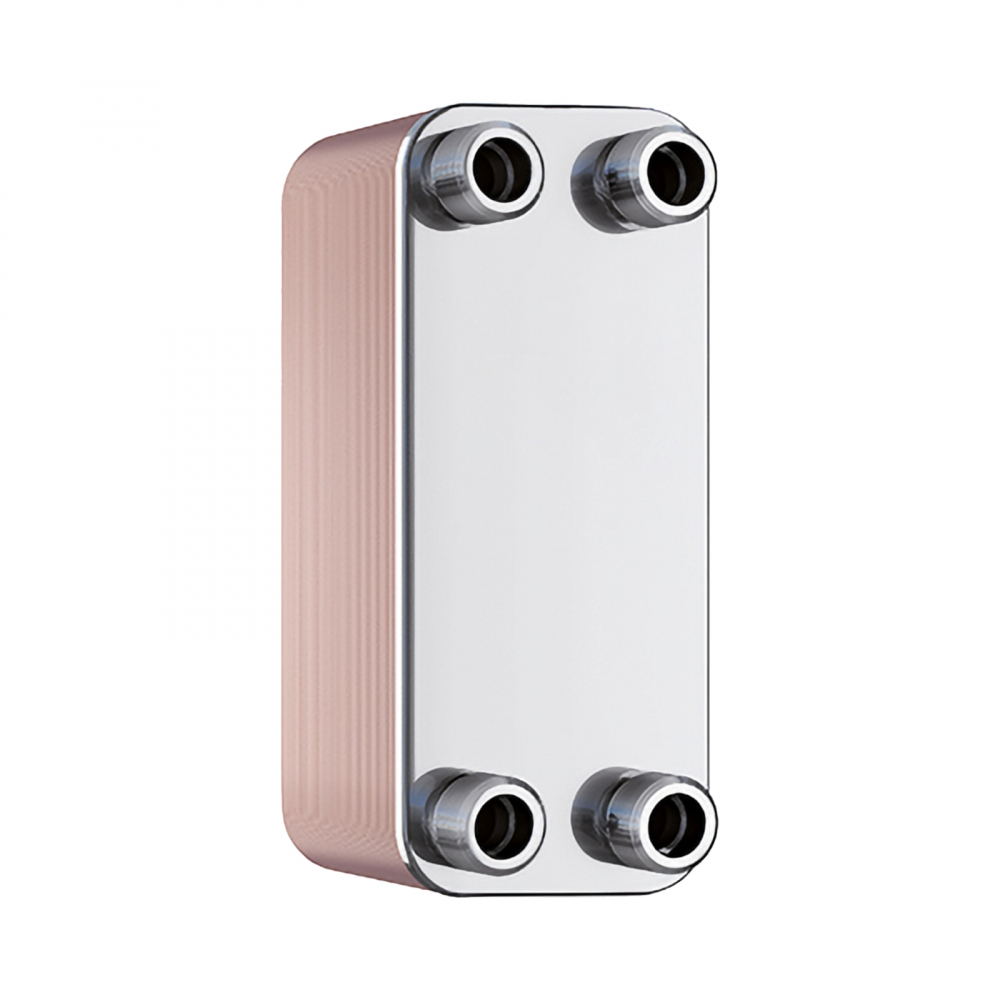

Schimbatoare de caldura Longtherm RMB-31-60 - 100 kW Reflex

Fabricat din otel inoxidabil AISI 316L, cu sudura din aliaj de cupru, acest schimbator este ideal pentru utilizari care necesita durabilitate, rezistenta la coroziune si performanta ridicata.

Avantaje principale:

✔ Putere termica de 100 kW – Permite incalzirea sau racirea eficienta a fluidelor.
✔ Constructie robusta – Placi din AISI 316L, sudate cu aliaj de cupru, pentru o durata lunga de viata.
✔ Presiune maxima de operare: 30 bar – Potrivit pentru sisteme de incalzire si racire la presiuni ridicate.
✔ Compatibil cu apa si amestecuri apa-glicol – Ideal pentru HVAC, instalatii industriale si sisteme termice.
✔ Design compact si greutate redusa – Se poate instala usor in spatii limitate.
✔ Certificare CE si conformitate cu Directiva Europeana 2014/68/EC pentru echipamente sub presiune.

Specificatii tehnice:

• Tip: RMB-31-60

• Numar de placi: 60

• Grosime placa: 0,3 mm

• Volum parte primar/secundar: 1,40 litri

• Material placi: AISI 316L

• Material sudura: Cupru

• Temperatura maxima de operare: 230°C

• Presiune maxima de operare: 30 bar

• Diferenta maxima de temperatura primar/secundar: 100 K

• Tip conexiune: Filet AG 1¼”

• Material conexiuni: AISI 316L

• Dimensiuni:

  • Inaltime corp: 286 mm

  • Inaltime k2-k3/k4-k1: 232 mm

  • Latime corp: 123 mm

  • Latime primar-secundar: 68 mm

  • Adancime corp: 151 mm

• Greutate: 10,50 kg

Tipuri de placi disponibile:

🔹 Placa tip L – Canal imprimat cu inaltime redusa, pierdere de presiune mica si eficienta redusa pentru transferul termic.
🔹 Placa tip H – Canal imprimat cu inaltime mai mare, pierdere de presiune ridicata si eficienta crescuta pentru schimbul termic.
🔹 Placi mixte (tip M) – Alternanta intre placi L si H, pentru un echilibru intre pierderea de presiune si eficienta termica.

Configuratii disponibile pentru schimbatorul de caldura Longtherm:

✔ Schimbator sudat (R_B-...) – Placi din otel inoxidabil sudate cu aliaj de cupru.
✔ Schimbator cu garnituri si suruburi (R_G-...) – Placi din otel inoxidabil, cu garnituri butil NBR, montate fara adeziv si fixate cu suruburi.

Modele disponibile in functie de tipul de trecere:

🔹 Trecere simpla (R_B-...) – Flux optimizat pentru pierderi de presiune minime si transfer termic eficient.
🔹 Trecere dubla (R_B-2-...) – Recomandata pentru debite mici si diferente de temperatura reduse.

Pentru modelele R_B-110 si R_B-235, este disponibil Suport Longtherm cu picioare si urechi de prindere, din otel rezistent. Se comanda separat.
Izolatia termica se comanda separat si este disponibila pentru toate modelele Longtherm Sudat cu trecere simpla.

Aplicatii recomandate:

✅ HVAC si sisteme de climatizare
✅ Instalatii de incalzire si racire
✅ Centrale termice si instalatii industriale
✅ Procese tehnologice care necesita transfer termic eficient
