RIGOLA EUROLINE 2.0, LxLxH=100x11.8x9.7CM, BETON CU POLIMERI, FARA DESCARCARE, FARA GRATAR | 3003669

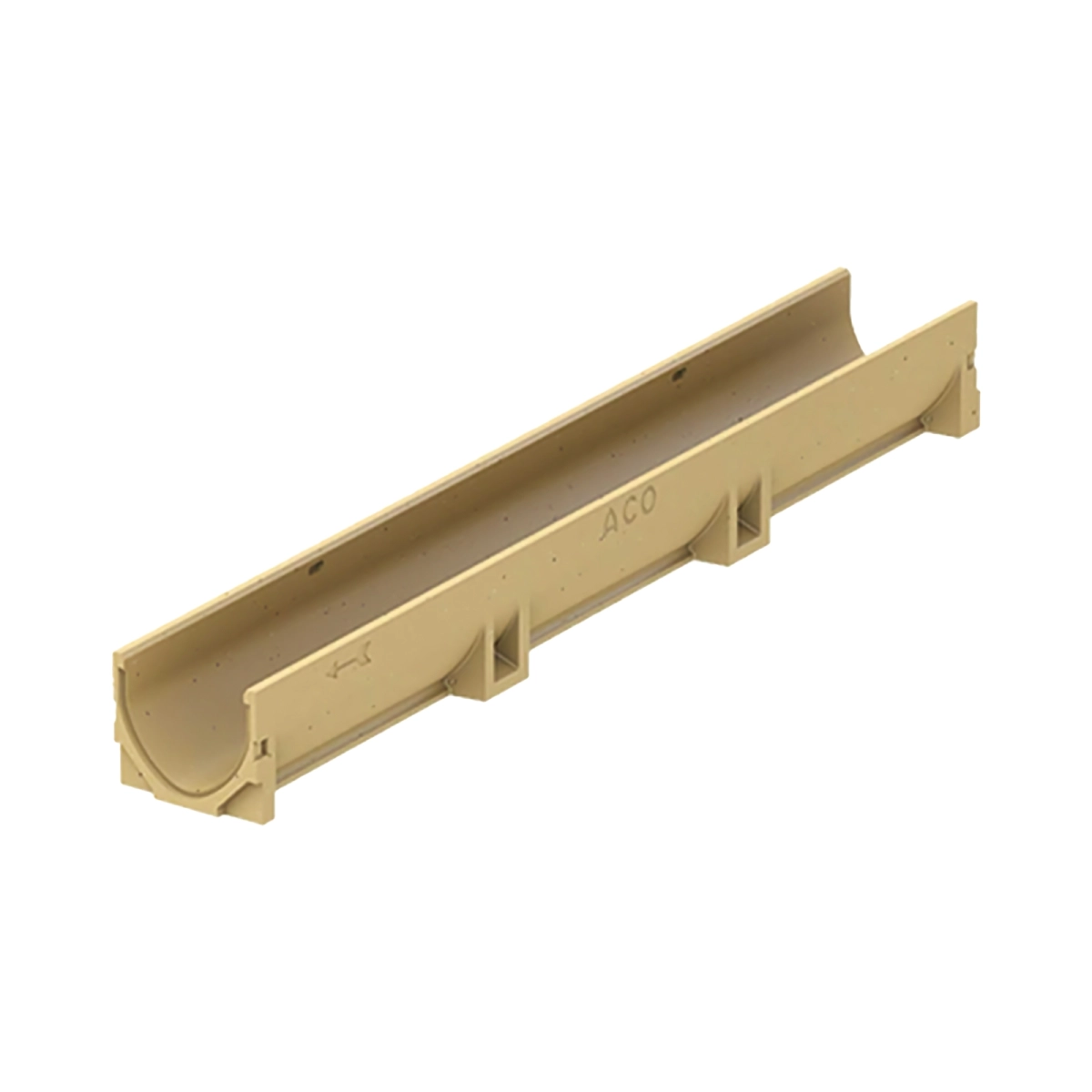

Rigola pluviala ACO Self Euroline 2.0 din beton cu polimeri

ACO Self Euroline 2.0, cod 3003669, este un element de rigola pentru colectarea liniara a apelor pluviale din zone exterioare rezidentiale.

Corpul este realizat din beton cu polimeri, are lungimea de 1000 mm, latimea exterioara de 118 mm si inaltimea de 97 mm. Latimea nominala a sistemului este de 100 mm. Produsul este livrat fara gratar si nu are stut de descarcare integrat.

Conceputa pentru colectarea apelor pluviale

Sistemul ACO Self Euroline 2.0 este destinat colectarii apei de pe suprafete exterioare si poate fi utilizat in proiecte rezidentiale pentru dirijarea controlata a apei provenite din precipitatii.

Poate fi integrat, in functie de proiect si de configuratia completa a sistemului, in zone precum:

• curti;
• alei pietonale;
• acces catre garaj;
• terase exterioare;
• zone pavate;
• intrari in proprietati;
• zone din jurul casei;
• alte suprafete exterioare unde este necesara colectarea liniara a apei.

ACO prezinta Euroline ca sistem destinat proiectelor rezidentiale si aplicatiilor pentru casa si gradina.

Corp din beton cu polimeri

ACO utilizeaza beton cu polimeri pentru corpul rigolei. Conform documentatiei producatorului, materialul ofera o combinatie intre greutate redusa si rezistenta sporita si este rezistent la coroziune, intemperii si cicluri repetate de inghet-dezghet.

Aceste caracteristici sunt importante pentru un produs instalat permanent in exterior, unde este expus la apa, variatii de temperatura si conditii meteorologice diferite.

Sectiune de curgere in forma de V

Unul dintre avantajele tehnice ale sistemului Euroline 2.0 este sectiunea de curgere in forma de V.

ACO mentioneaza o suprafata interioara neteda si un efect de autocuratare, geometria fiind conceputa pentru sustinerea curgerii apei si simplificarea intretinerii sistemului.

Aceasta configuratie ajuta la dirijarea apei prin canalul rigolei catre punctul de evacuare ales in cadrul proiectului.

Fara gratar - permite configurarea sistemului

Codul 3003669 reprezinta corpul rigolei si este furnizat fara gratar. ACO ofera separat mai multe tipuri de gratare compatibile pentru sistemele Euroline/Hexaline, realizate din materiale si cu clase de sarcina diferite.

Aceasta configuratie permite alegerea gratarului in functie de:

• aspectul dorit;
• material;
• zona de instalare;
• solicitarea mecanica;
• traficul prevazut;
• designul pavajului.

ACO listeaza, de exemplu, gratare A15 si B125 in gama compatibila, insa clasa de sarcina nu trebuie atribuita corpului 3003669 separat, fara a cunoaste gratarul si configuratia finala.

Fara descarcare integrata

Elementul cu cod 3003669 nu are stut de descarcare integrat.

In gama Euroline 2.0, ACO listeaza separat elementul de rigola de 1000 mm prevazut cu racord vertical DN/OD 110, cod 3003692. Documentatia de instalare prezinta si alte modalitati de racordare la canalizare, inclusiv prin placa de capat cu stut sau prin camin de descarcare, in functie de configuratia proiectului.

Aceasta particularitate face ca elementul 3003669 sa poata fi utilizat pentru construirea tronsoanelor liniare ale sistemului, iar descarcarea sa fie configurata separat.

Sistem modular

ACO Self Euroline 2.0 este conceput ca sistem modular. Producatorul ofera elemente de rigola cu lungimi de 1 m si 0,5 m, ceea ce permite configurarea traseului in functie de dimensiunea zonei care trebuie drenata.

Pentru proiecte mai lungi, mai multe elemente pot fi aliniate pentru realizarea unui tronson continuu.

Sistemul poate fi completat, in functie de proiect, cu elemente precum:

• gratare compatibile;
• element de rigola cu stut;
• camin colector;
• placi de capat;
• sifon;
• conectori;
• alte accesorii din gama ACO.

Aceste componente sunt produse separate si nu trebuie considerate incluse cu rigola 3003669 daca nu sunt mentionate explicit in oferta comerciala.

Dimensiuni potrivite pentru amenajari rezidentiale

Dimensiunile oficiale ale produsului sunt:

• lungime: 1000 mm;
• latime exterioara: 118 mm;
• inaltime: 97 mm;
• latime nominala: 100 mm.

Codul ACO este 3003669.

Dimensiunea de 1 metru faciliteaza calcularea necesarului pentru tronsoane drepte: numarul de elemente poate fi estimat pornind de la lungimea totala a zonei care trebuie drenata, tinand cont de configuratia finala si de elementele speciale necesare.

Montaj in zone pavate

ACO prezinta in instructiunile sale montajul Euroline inclusiv in zona accesului catre garaj.

Elementele trebuie fundate si aliniate corespunzator, iar producatorul indica fixarea acestora in mortar/beton semi-uscat pentru obtinerea stabilitatii.

Pentru montaj langa pavaj, ACO indica pozitionarea rigolei cu aproximativ 3-5 mm sub nivelul pavajului, astfel incat directia de curgere a apei sa fie catre rigola.

Montajul trebuie realizat conform proiectului, tipului de suprafata, solicitarii mecanice si instructiunilor ACO.

Intretinere si acces

Sectiunea interioara in V si suprafata neteda sunt concepute pentru a sustine curgerea apei si curatarea sistemului.

Pentru functionarea corecta pe termen lung este recomandata verificarea periodica a rigolei si indepartarea frunzelor, nisipului, noroiului si a altor impuritati care pot reduce sectiunea de curgere.

In sistemele configurate cu camin colector, ACO recomanda curatarea periodica a cosului de aluviuni, deoarece acumularea sedimentelor poate reduce capacitatea hidraulica a evacuarii.

Avantaje

• corp realizat din beton cu polimeri;
• lungime de 1 metru;
• latime nominala 100 mm;
• sectiune de curgere in forma de V;
• suprafata interioara neteda;
• efect de autocuratare mentionat de producator;
• rezistenta la coroziune;
• rezistenta la intemperii;
• rezistenta la cicluri repetate de inghet-dezghet;
• greutate redusa raportata la rezistenta materialului;
• sistem modular;
• posibilitatea alegerii separate a gratarului;
• compatibilitate cu mai multe accesorii ale sistemului;
• conformitate declarata cu SR EN 1433.

Beneficii comerciale

ACO Self Euroline 2.0 este o solutie potrivita pentru clienti care doresc sa configureze sistemul de drenaj in functie de proiect, fara a fi limitati la un singur model de gratar.

Faptul ca acest cod reprezinta corpul de rigola fara gratar permite alegerea ulterioara a finisajului si clasei de sarcina corespunzatoare aplicatiei.

Pentru constructori, dezvoltatori, amenajari rezidentiale si firme de peisagistica, formatul modular de 1 m simplifica estimarea cantitatilor si configurarea tronsoanelor de colectare.

Specificatii tehnice

• Producator: ACO
• Gama: ACO Self Euroline 2.0
• Cod produs: 3003669
• Tip produs: Element de rigola pluviala
• Utilizare: Exterior
• Material corp: Beton cu polimeri
• Lungime: 1000 mm
• Latime: 118 mm
• Inaltime: 97 mm
• Latime nominala: 100 mm
• Sectiune: In forma de V
• Gratar: Nu este inclus
• Stut de descarcare integrat: Nu
• Standard declarat: SR EN 1433
• Configuratie: Element modular de rigola
• Aplicatie: Colectarea liniara a apelor pluviale

Datele de mai sus sunt confirmate de catalogul tehnic oficial ACO pentru Euroline 2.0.

Recomandari pentru montaj

Montajul trebuie realizat pe o fundatie stabila si conform cerintelor proiectului.

ACO indica pentru exemplul de instalare:

• realizarea fundatiei din mortar/beton semi-uscat;
• alinierea elementelor;
• fixarea elementelor pentru stabilitate;
• orientarea pavajului astfel incat apa sa curga catre rigola;
• pozitionarea marginii rigolei cu aproximativ 3-5 mm sub nivelul pavajului.

Pentru configurarea evacuarii trebuie prevazut separat un element compatibil de descarcare, precum elementul cu stut, placa de capat cu racord sau caminul colector, in functie de proiect.

Despre producator

ACO este o companie internationala Water-Tech specializata in managementul apelor meteorice si al apelor uzate, cu radacini in nordul Germaniei. Grupul dezvolta sisteme pentru colectarea, tratarea, retentia si gestionarea apei si produce solutii din materiale precum beton cu polimeri, otel inoxidabil, plastic, fonta si beton armat.
