RIGOLA EUROLINE 2.0, LxLxH=100x11.8x9.7CM, BETON CU POLIMERI, CU DESCARCARE DN110, FARA GRATAR | 3003692

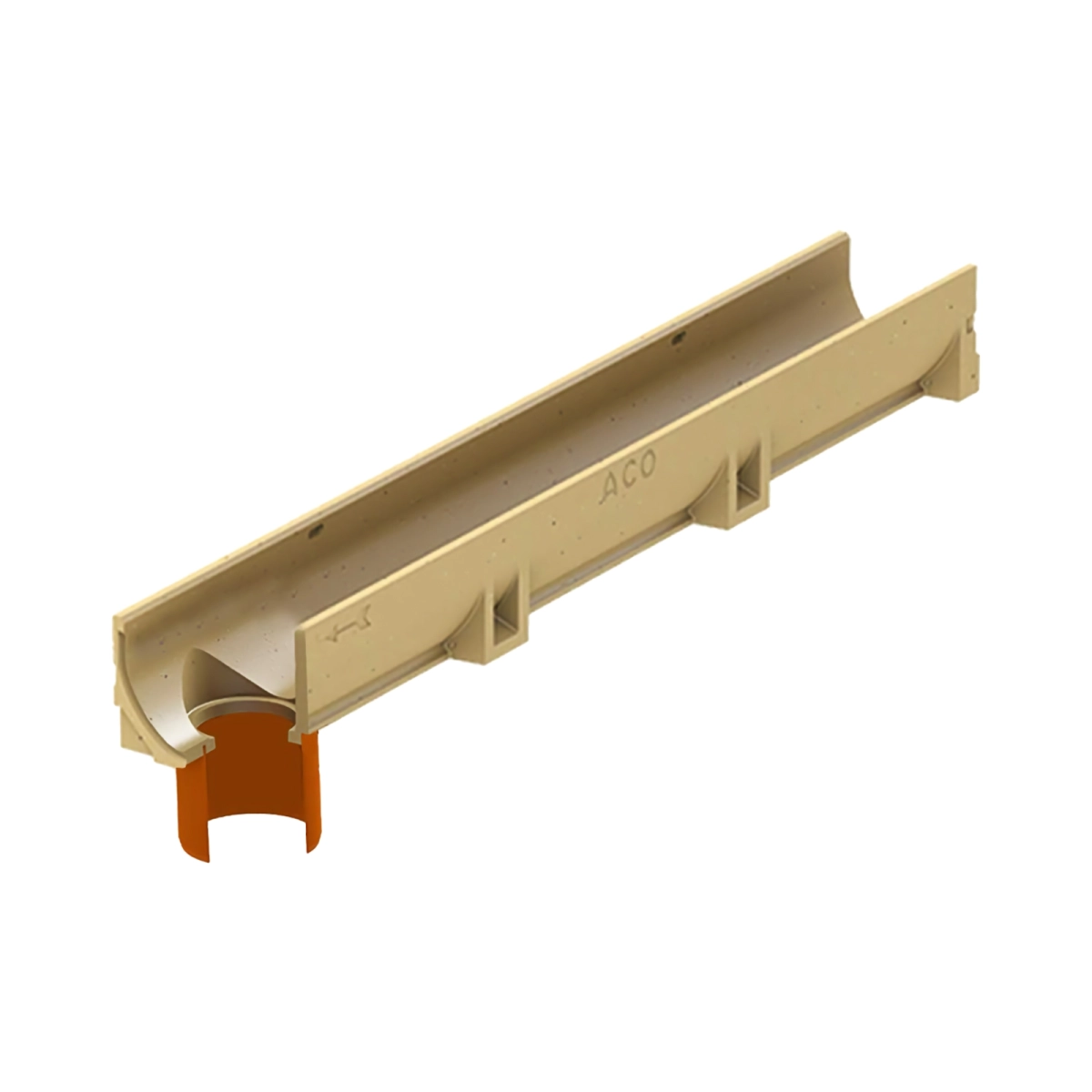

Rigola pluviala ACO Self Euroline 2.0 cu descarcare verticala DN110

ACO Self Euroline 2.0, cod 3003692, este un element de rigola pentru colectarea liniara a apelor pluviale, realizat din beton cu polimeri si prevazut cu racord vertical DN/OD 110 pentru conectarea la conducta de evacuare.

Elementul are lungimea de 1000 mm, latimea de 118 mm, inaltimea de 97 mm si latimea nominala de 100 mm. Produsul este furnizat fara gratar, ceea ce permite alegerea separata a gratarului compatibil in functie de aspectul si solicitarile proiectului.

Descarcare verticala DN110 integrata

Principala diferenta fata de elementul standard Euroline 2.0 cod 3003669 este prezenta punctului de evacuare.

ACO specifica pentru codul 3003692 un element de rigola de 1 metru cu racord vertical DN/OD 110, destinat conectarii la conducta de evacuare amplasata sub rigola.

Aceasta configuratie permite realizarea unui punct de descarcare verticala direct intr-unul dintre elementele traseului, atunci cand proiectul sistemului de drenaj prevede evacuarea apei in aceasta pozitie.

Corp din beton cu polimeri

Corpul rigolei este realizat din beton cu polimeri, material utilizat de ACO pentru sistemul Euroline 2.0.

Pentru aceasta gama, ACO mentioneaza:

• rezistenta la coroziune;
• rezistenta la intemperii;
• rezistenta la cicluri repetate de inghet-dezghet;
• greutate redusa raportata la rezistenta materialului;
• suprafata interioara neteda;
• sectiune optimizata pentru curgerea apei.

Aceste proprietati fac sistemul potrivit pentru instalarea permanenta in exterior, in cadrul proiectelor rezidentiale pentru casa si gradina.

Sectiune interioara in forma de V

ACO Self Euroline 2.0 utilizeaza o sectiune de curgere in forma de V.

Producatorul mentioneaza pentru aceasta geometrie o suprafata neteda si efect de autocuratare, caracteristici care sustin deplasarea apei si a impuritatilor catre zona de evacuare.

Forma canalului contribuie astfel la functionarea eficienta a sistemului si simplifica operatiunile periodice de intretinere.

Dimensiuni compacte pentru drenaj rezidential

Dimensiunile oficiale ale elementului sunt:

• Lungime: 1000 mm
• Latime: 118 mm
• Inaltime: 97 mm
• Latime nominala: 100 mm
• Racord evacuare: vertical DN/OD 110
• Greutate: aproximativ 7,1 kg

Greutatea de 7,1 kg este indicata de pagina tehnica actuala ACO pentru acelasi cod 3003692.

Formatul de 1 metru faciliteaza calcularea necesarului de elemente pentru traseele liniare.

Fara gratar - configurare in functie de proiect

Codul 3003692 este furnizat fara gratar.

ACO ofera separat mai multe tipuri de gratare compatibile cu sistemul Euroline 2.0, cu materiale, designuri si clase de sarcina diferite.

Aceasta configuratie permite alegerea gratarului in functie de:

• designul amenajarii;
• materialul dorit;
• tipul suprafetei;
• traficul estimat;
• clasa de sarcina necesara sistemului final.

Nu recomand completarea unei clase de sarcina fixe pentru produsul 3003692 vandut fara gratar. ACO precizeaza ca, atunci cand corpul rigolei este combinat cu un gratar, componenta cu capacitatea de incarcare mai mica determina clasa maxima aplicabila ansamblului. Corpul rigolei este indicat de ACO cu o clasa maxima B125, dar configuratia finala trebuie evaluata impreuna cu gratarul ales.

Posibilitate de instalare a unui parafrunzar

ACO mentioneaza pentru elementul cu stut 3003692 posibilitatea instalarii unui parafrunzar.

Parafrunzarul poate contribui la retinerea frunzelor si impuritatilor mai mari in zona evacuarii, facilitand accesul pentru curatare.

Nu il descriem ca fiind inclus cu produsul, deoarece documentatia consultata mentioneaza posibilitatea montarii, nu includerea lui in furnitura codului 3003692.

Sistem modular ACO Self Euroline 2.0

Euroline 2.0 este conceput ca sistem modular.

ACO pune la dispozitie elemente de rigola cu lungimi de 1000 mm si 500 mm, precum si elemente pentru evacuare, placi de capat, gratare si alte accesorii destinate configurarii sistemului.

Acest lucru permite realizarea unor trasee adaptate lungimii si geometriei zonei drenate.

Elementul 3003692 poate fi pozitionat in punctul in care proiectul necesita evacuarea verticala DN110.

Diferenta fata de ACO Euroline 2.0 cod 3003669

Cele doua produse au aceleasi dimensiuni principale:

1000 x 118 x 97 mm

Diferenta esentiala este evacuarea:

ACO 3003669

• element de rigola;
• fara gratar;
• fara racord vertical integrat.

ACO 3003692

• element de rigola;
• fara gratar;
• cu racord vertical DN/OD 110.

ACO listeaza separat cele doua referinte in documentatia Euroline 2.0.

Utilizare recomandata

ACO incadreaza gama House & Garden in zona aplicatiilor pentru casa si gradina si precizeaza in prezent ca produsele acestei game sunt destinate cladirilor rezidentiale unifamiliale.

In cadrul unui proiect corect dimensionat, sistemul Euroline 2.0 poate fi utilizat pentru colectarea apei din zone precum:

• curti;
• alei;
• terase exterioare;
• zone pavate;
• intrari in proprietate;
• accesuri rezidentiale catre garaj;
• zone din jurul locuintei.

Configuratia completa, gratarul si modul de instalare trebuie selectate in functie de solicitarile reale ale proiectului.

Montaj langa pavaj

ACO prezinta instalarea sistemului Euroline inclusiv in zone pavate si in apropierea accesului catre garaj.

In instructiunile de montaj, producatorul indica realizarea unei fundatii corespunzatoare, alinierea elementelor si fixarea acestora in beton sau mortar semi-uscat pentru stabilitate.

Pavajul trebuie configurat astfel incat apa sa fie directionata catre rigola.

ACO recomanda pozitionarea partii superioare a rigolei cu aproximativ 3-5 mm sub nivelul pavajului.

Conectarea la evacuare

Pentru codul 3003692, evacuarea este realizata prin racordul vertical DN/OD 110.

ACO descrie acest element ca avand un racord integrat pentru conectarea la conducta de evacuare aflata sub rigola.

Pozitia conductei si adancimea instalatiei trebuie stabilite inaintea montajului, astfel incat elementul de evacuare sa fie aliniat corect.

Racordarea trebuie executata conform proiectului de drenaj si instructiunilor ACO.

Intretinere

Pentru functionarea corecta a sistemului, se recomanda verificarea periodica si indepartarea:

• frunzelor;
• nisipului;
• pamantului;
• noroiului;
• altor impuritati care pot reduce sectiunea de curgere sau zona de evacuare.

Sectiunea in forma de V si suprafata neteda sunt concepute de ACO pentru sustinerea curgerii si a efectului de autocuratare.

In zona racordului DN110 trebuie verificata periodic absenta depunerilor sau blocajelor.

Avantaje

• Corp din beton cu polimeri.
• Racord vertical DN/OD 110 integrat.
• Lungime de 1000 mm.
• Latime nominala de 100 mm.
• Sectiune de curgere in forma de V.
• Suprafata interioara neteda.
• Efect de autocuratare mentionat de ACO.
• Rezistenta la coroziune.
• Rezistenta la intemperii.
• Rezistenta la cicluri repetate de inghet-dezghet.
• Sistem modular.
• Posibilitate de alegere separata a gratarului.
• Posibilitate de instalare a unui parafrunzar compatibil.
• Permite evacuarea verticala direct din traseul rigolei.
• Conformitate declarata de ACO cu SR EN 1433.

Beneficii comerciale

Pentru client, principalul avantaj fata de un element Euroline fara descarcare este existenta racordului vertical DN110 direct in corpul rigolei.

Acest lucru permite proiectarea unui punct de evacuare compact in traseul sistemului, fara a confunda elementul cu o rigola standard fara stut.

Pentru instalatori, constructori si firme care realizeaza amenajari rezidentiale, identificarea prin codul 3003692 si indicarea clara a racordului DN110 simplifica selectarea elementului corect pentru punctul de evacuare.

Faptul ca produsul este furnizat fara gratar permite alegerea separata a finisajului si a clasei corespunzatoare proiectului.

Specificatii tehnice

• Producator: ACO
• Gama: ACO Self Euroline 2.0
• Cod produs: 3003692
• Tip produs: Element de rigola pluviala cu descarcare
• Material corp: Beton cu polimeri
• Lungime: 1000 mm
• Latime: 118 mm
• Inaltime: 97 mm
• Latime nominala: 100 mm
• Greutate: aprox. 7,1 kg
• Tip descarcare: Verticala
• Dimensiune racord: DN/OD 110
• Forma sectiune: V
• Gratar: Fara gratar
• Posibilitate montare parafrunzar: Da
• Standard declarat: SR EN 1433
• Aplicatie: Colectarea liniara a apelor pluviale
• Domeniu ACO House & Garden: Aplicatii rezidentiale unifamiliale

Dimensiunile, greutatea, racordul si caracteristicile constructive sunt confirmate de documentatia oficiala ACO pentru codul 3003692.

Recomandari pentru montaj

Inainte de instalare trebuie verificate:

• pozitia conductei DN110;
• cota evacuarii;
• lungimea totala a traseului;
• panta suprafetei catre rigola;
• tipul de gratar care va fi utilizat;
• clasa de solicitare necesara;
• stabilitatea fundatiei;
• accesul ulterior pentru curatare.

ACO indica montarea elementelor pe o fundatie corespunzatoare si fixarea lor pentru asigurarea stabilitatii. In zonele pavate, rigola trebuie pozitionata astfel incat apa sa fie directionata catre canal, partea superioara fiind recomandata la aproximativ 3-5 mm sub nivelul pavajului.

Montajul trebuie executat conform instructiunilor ACO si configuratiei tehnice a proiectului.

Despre producator

ACO este o companie internationala Water-Tech specializata in managementul apelor meteorice si al apelor uzate. Compania a fost fondata in 1946 in nordul Germaniei si dezvolta sisteme pentru colectarea, tratarea, retentia, evacuarea controlata si reutilizarea apei. ACO produce solutii din materiale precum beton cu polimeri, otel inoxidabil, plastic, fonta si beton.
